Nowe napędy Bosch Rexroth Performance

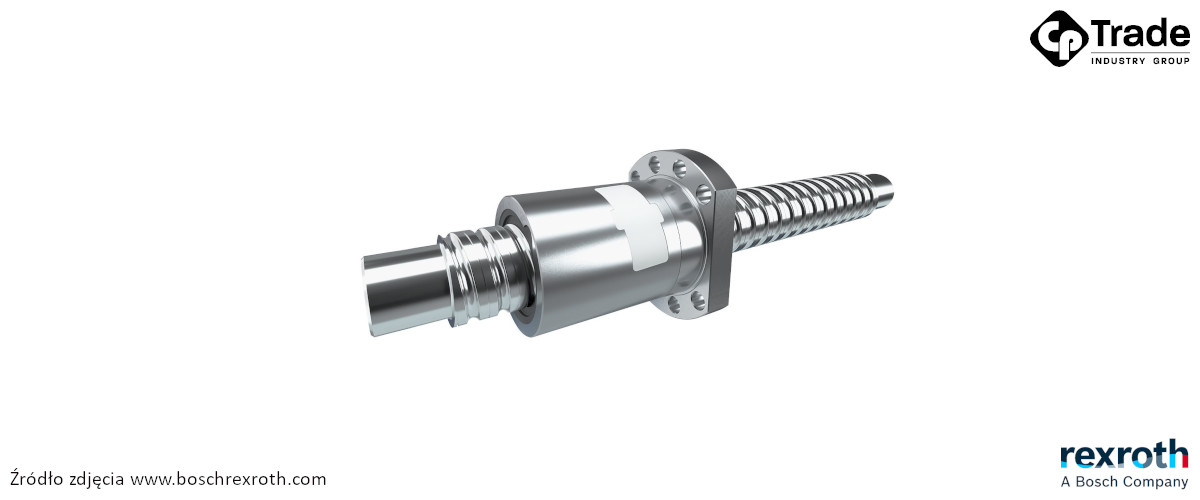

Rosnące wymagania stawiane nowoczesnym maszynom przemysłowym sprawiają, że producenci komponentów napędowych nieustannie udoskonalają swoje rozwiązania. W aplikacjach, w których liczy się wysoka dynamika ruchu, precyzyjne pozycjonowanie oraz niezawodność pracy przez wiele lat, ogromne znaczenie mają odpowiednio dobrane zespoły śrubowo-kulowe. Odpowiadając na potrzeby rynku, Bosch Rexroth rozszerzył serię Performance Line o nową nakrętkę pojedynczą z kołnierzem FEH-E-B. Rozwiązanie zostało opracowane z myślą o pionowych oraz dynamicznych zastosowaniach liniowych, w których napęd musi pracować z dużą prędkością i jednocześnie zachować wysoką dokładność pozycjonowania.

Najważniejszą zmianą w nowym modelu jest całkowicie przeprojektowany układ obiegu kulek. Konstrukcja wykorzystuje dzielony łańcuch kulkowy o zmniejszonej liczbie obrotów, co pozwala uzyskać bardziej równomierny ruch elementów tocznych oraz ograniczyć niekorzystne obciążenia występujące podczas intensywnej pracy. Dzięki temu napęd pracuje płynniej, a cały zespół śruby kulowej zachowuje wysoką kulturę pracy nawet podczas bardzo dynamicznych cykli roboczych. Ma to bezpośredni wpływ nie tylko na trwałość komponentów, ale również na dokładność wykonywanych operacji technologicznych. Nowa konstrukcja przekłada się na konkretne parametry:

– wzrost nośności dynamicznej nawet o 14%
– wydłużenie żywotności nawet o 50%
– bardziej równomierną charakterystykę ruchu
– większą precyzję pozycjonowania
– wyższą niezawodność podczas pracy ciągłej

Nowa nakrętka FEH-E-B została zaprojektowana przede wszystkim z myślą o aplikacjach, w których występują duże obciążenia oraz bardzo dynamiczne ruchy liniowe. Doskonale sprawdzi się wszędzie tam, gdzie nawet niewielkie odchylenia wpływają na jakość procesu produkcyjnego. Typowe zastosowania obejmują:

– obrabiarki CNC
– prasy serwo
– maszyny do obróbki materiałów
– linie automatyki przemysłowej
– urządzenia transportowe i manipulacyjne
– systemy wymagające szybkiego przemieszczania ciężkich elementów

Większa nośność oraz poprawiona charakterystyka ruchu pozwalają zwiększyć wydajność całych maszyn, jednocześnie ograniczając zużycie elementów eksploatacyjnych i zmniejszając ryzyko nieplanowanych przestojów.

Nowa nakrętka z kołnierzem typu B dostępna jest w ośmiu wariantach. Obejmuje średnice nominalne od 32 do 63 mm oraz skoki od 5 do 20 mm, dzięki czemu może zostać wykorzystana zarówno w nowych projektach maszyn, jak i podczas modernizacji istniejących urządzeń. Wymiary przyłączeniowe zostały opracowane zgodnie z normą DIN 69051, część 5, co znacznie ułatwia integrację z powszechnie stosowanymi rozwiązaniami konstrukcyjnymi.

Nowa nakrętka FEH-E-B jest kolejnym elementem rozwijanej przez Bosch Rexroth serii Performance Line. Wszystkie zespoły śrub kulowych z tej linii dostępne są w różnych klasach napięcia wstępnego oraz klasach dokładności aż do T3, co pozwala dobrać rozwiązanie do konkretnych wymagań aplikacji. Każdy zespół wyposażony jest również w kompleksowy system uszczelnień oraz fabryczne smarowanie, które wpływają na wydłużenie okresów eksploatacji i ograniczenie czynności serwisowych. Obecnie seria obejmuje trzy typy nakrętek:

– FEH-E-B – do najbardziej dynamicznych zastosowań liniowych
– FAR – przeznaczoną do nakrętek napędzanych
– FED – dedykowaną śrubom wielozwojowym z nakrętkami dwubiegowymi

W połączeniu z bogatą ofertą obejmującą aż 50 rozmiarów śrub kulowych użytkownicy otrzymują bardzo szerokie możliwości konfiguracji napędu. Bosch Rexroth oferuje również wykonania specjalne projektowane pod indywidualne wymagania klientów, co pozwala dostosować parametry zespołu śrubowo-kulowego do najbardziej wymagających aplikacji.
Dobór odpowiedniego zespołu śruby kulowej może znacząco wpłynąć na parametry całej maszyny. Aby ułatwić ten proces, Bosch Rexroth udostępnia konfigurator BASA (Ball Screw Assembly) oraz selektor technologii ruchu liniowego. Za pomocą intuicyjnego narzędzia konstruktorzy mogą szybko dobrać odpowiedni zespół, pobrać modele CAD, wykonać obliczenia techniczne oraz uzyskać kompletną dokumentację wraz z zaleceniami dotyczącymi smarowania. Skraca to czas projektowania, usprawnia proces zamawiania i pozwala szybciej wdrożyć nowe rozwiązania do produkcji.
