Przegląd listopadowych nowości Pepperl+Fuchs
Niezależnie od tego, czy mówimy o zautomatyzowanych liniach produkcyjnych, systemach intralogistycznych czy robotyce, dane w automatyce przemysłowej muszą być pozyskiwane pewnie i szybko. Pepperl+Fuchs od lat rozwija technologie, które mają eliminuje błędy na etapie detekcji i pomiarów, a przy tym przyspieszają uruchomienie i serwisowanie systemów.

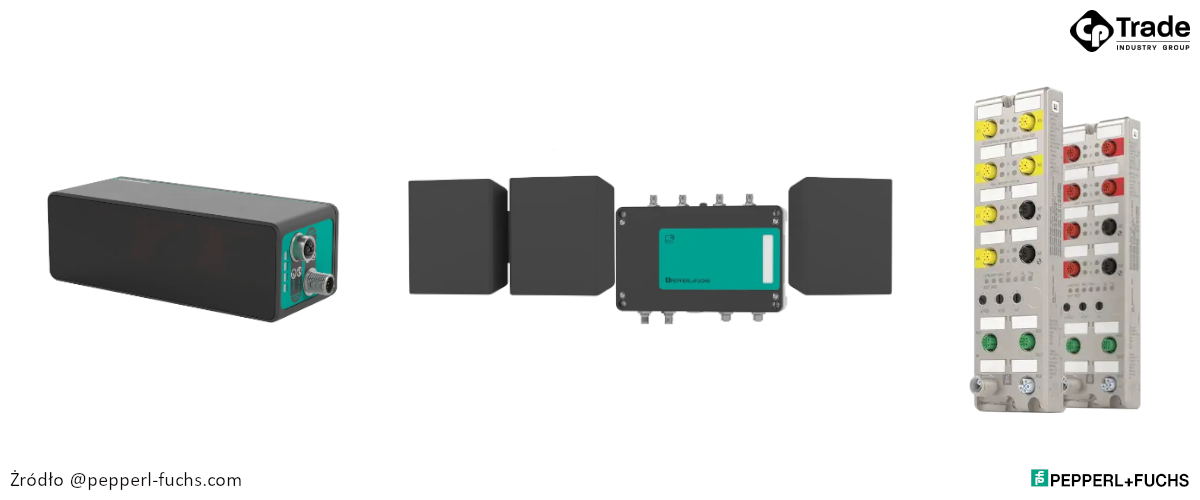

Dziś przyglądaniemy się trzem rozwiązaniom:
– miernikowi SmartRunner Measurer 3-D,
– systemowi RFID UHF F810,
– modułom bezpieczeństwa PROFIsafe i CIP Safety z IO-Link.
Każde z nich odpowiada na inne potrzeby, ale wszystkie łączy jedno, zwiększenie efektywności i standaryzacja danych tam, gdzie dotąd potrzebne były dodatkowe urządzenia lub skomplikowane konfiguracje.
SmartRunner Measurer 3-D — pomiary 3D prosto z czujnika
SmartRunner Measurer 3-D to inteligentny czujnik wizyjny stworzony do wykonywania zaawansowanych pomiarów 3D całkowicie samodzielnie, bez korzystania z zewnętrznych kontrolerów czy serwerów obliczeniowych. Wszystko dzięki technologii stereo vision i wbudowanemu procesorowi, który natychmiast przetwarza obraz z dwóch kamer, generując precyzyjne dane o obiektach.
Czujnik rejestruje scenę z dwóch przesuniętych względem siebie obiektywów. Z różnic między obrazami obliczane są dane głębokości; efekt to kompletny model 3D obiektu już przy jednym ujęciu. Co ważne, SmartRunner Measurer 3-D pracuje zarówno w aplikacjach statycznych, jak i dynamicznych, gdzie obiekty mogą poruszać się nawet z prędkością do 2,5 m/s. Wbudowany projektor wzoru strukturalnego pomaga w stabilizacji odczytów. Nawet trudne powierzchnie (błyszczące, czarne, matowe czy nieregularne) otrzymują dodatkowe punkty odniesienia. Dzięki temu czujnik jest odporny na zmienne warunki i oferuje wysoką powtarzalność pomiarów.
Dużym atutem urządzenia jest intuicyjne oprogramowanie ViSolution.
Daje ono dostęp do:
– podglądu na żywo
– ustawienia czasu naświetlania
– konfiguracji ROI
– edycji parametrów dla nietypowych powierzchni
Operator nie musi znać zasad przetwarzania obrazu — wszystko ustawiane jest graficznie, a efekty widoczne są natychmiast. To znacznie skraca czas uruchomienia oraz eliminuje ryzyko przypadkowych błędów konfiguracji.
Czujnik komunikuje się z PLC poprzez Modbus TCP, a także klasyczny Ethernet TCP/IP. Dzięki opcjonalnym bramkom może pracować również w sieciach PROFINET, EtherNet/IP i EtherCAT. Nie wymaga zewnętrznych kontrolerów ani dodatkowych modułów analitycznych, co w praktyce oznacza mniejsze koszty integracji i mniej komponentów, które mogą ulec awarii.
Urządzenie odpowiada na potrzeby wielu branż — od kontroli jakości po robotykę. Idealnie nadaje się do:
– pomiarów obiektów na przenośnikach
– kontroli gabarytów w logistyce
– systemów pick-and-place
– maszyn sortujących
– stanowisk testowych
Możliwość pracy zarówno ze stojącymi, jak i szybko poruszającymi się obiektami sprawia, że ten czujnik jest bardzo uniwersalny.
RFID UHF F810 — daleki zasięg i niezawodny odczyt tagów w logistyce
W wielu firmach logistycznych, magazynowych czy produkcyjnych RFID staje się podstawowym narzędziem do monitorowania przepływu towarów. Jednak instalacje bramkowe często wymagają dużych zasięgów, odporności na warunki zewnętrzne oraz stabilności odczytu niezależnie od sposobu ułożenia ładunku. Urządzenia Pepperl+Fuchs z serii F810 zostały stworzone właśnie z myślą o takich wyzwaniach.
Czytnik w aluminiowej obudowie IP67 pozwala podłączyć do czterech anten UHF, które pracują w trybie z wysoką czułością odbiorczą nawet z 12 metrów. Dzięki polaryzacji kołowej anten nie trzeba martwić się o orientację tagów — odczyt jest pewny niezależnie od kierunku.
Dla różnych aplikacji dostępne są dwie wersje anten:
– 65° × 65° — dla szerokich stref detekcji
– 30° × 65° — gdy potrzebna jest precyzyjna, mocno skupiona wiązka
Duża moc transmisji (do 2 W) daje zapas wydajności nawet w trudnych warunkach, np. w otoczeniu metalu, wielu obiektów czy złożonych konstrukcji przenośników. Czytnik można zasilać klasycznie z 24 V DC lub przez PoE, a dane przesyłać przez Ethernet lub RS-485. Do tego do dyspozycji są wejścia i wyjścia optyczne i przekaźnikowe, dzięki którym łatwo podłączyć czujniki wyzwalające, lampy sygnalizacyjne czy dodatkowe urządzenia. Instalację przyspiesza funkcja klonowania konfiguracji przez USB — wystarczy zapisać ustawienia z jednego czytnika i przenieść je na kolejne.
Pełne portfolio obejmuje czytniki F810, anteny, uchwyty montażowe, okablowanie oraz szeroki wybór tagów RFID. Dzięki temu można stworzyć kompletny, kompatybilny system RFID z jednego źródła — co minimalizuje ryzyko błędów instalacyjnych i ułatwia utrzymanie ruchu.
Przykłady zastosowań:
– bramki logistyczne dla palet i pojemników
– systemy przyjęcia/wysyłki towarów
– śledzenie nośników ładunków w produkcji
– kontrola wejść/wyjść w magazynach
– automatyczne identyfikowanie dużych grup tagów w czasie rzeczywistym
PROFIsafe i CIP Safety I/O – bezpieczeństwo SIL3 i IO-Link w jednym module
W nowoczesnej automatyce bezpieczeństwo musi iść w parze z elastycznością i możliwością łatwego pozyskiwania danych. Dlatego Pepperl+Fuchs stworzył moduły wejść/wyjść, które łączą bezpieczne sygnały, standardowe sygnały, a także porty IO-Link w jednej, kompaktowej obudowie.
Moduły dostępne są w dwóch wersjach:
– PROFINET / PROFIsafe
– EtherNet/IP / CIP Safety
Każdy moduł wyposażono w:
– bezpieczne wejścia i wyjścia dla elementów bezpieczeństwa
– dwa porty IO-Link dla standardowych czujników
– obsługę transmisji do poziomu bezpieczeństwa SIL 3 / PL e
Oznacza to, że w wielu aplikacjach nie trzeba już stosować oddzielnego IO-Link mastera ani dodatkowych modułów przeznaczonych tylko do bezpieczeństwa. Jedno urządzenie obsługuje całość komunikacji — zarówno bezpieczeństwo, jak i dane procesowe.
Moduły wspierają protokoły:
– OPC UA
– MQTT
– REST API
– CoAP
Umożliwiają więc jednoczesną komunikację z PLC i wysyłanie danych do chmury. Dzięki temu można wdrożyć predykcyjną diagnostykę, monitorować stan urządzeń i tworzyć bardziej zaawansowane analizy bez modyfikowania infrastruktury bezpieczeństwa. Obudowa modułów wykonana jest z odlewu cynkowego odpornego na spawanie, a stopień ochrony IP67/IP69K pozwala montować je bezpośrednio na maszynach — nawet w strefach narażonych na wilgoć, drgania czy zabrudzenia. Zakres temperatur od -40°C do +70°C zapewnia działanie w praktycznie każdym środowisku przemysłowym.
Gdzie są stosowane?
– roboty przemysłowe i chwytaki
– maszyny CNC
– stanowiska montażowe
– siatki świetlne i kurtyny bezpieczeństwa
– przyciski awaryjne
– systemy przenośników i stoły obrotowe
